KDZ3114礦井分布式震波勘探儀
應用范圍
● 槽波探測:應用槽波勘探方法,實現回采工作面內構造(包括大小斷層、陷落柱、采空區、火成巖侵入體、古河床沖刷等)探測、煤層厚度及夾矸厚度變化探測,同時可通過槽波原始地震信號實現P波、S波等震波CT探測與分析解釋。
● 巷道超前探:應用震波單點反射、反射共偏移、HTSP/MSP等探測技術手段對巷道掘進前方地質構造、揭煤位置 等進行超前探測。
● 礦井震波探測:巷道形成前后,利用震波(槽波、P波、S波)反射等技術,查明周圍地質構造,是地面三維地震勘探最直接有效的補充探測。
● 震動信號采集:用于礦井多波地震、井下三維地震、采動監測等所有以觀測震動為手段的頻率低于16kHZ的震動信號采集。
技術特點
● 適用面廣:系統能為巷道的合理布置、安全掘進、高效工作面的形成以及安全回采等生產過程提供有效的預測預報的全程應用,是國內首款礦井隨產震波勘探系統。
● 組合靈活:根據不同觀測方法,分布式無纜存儲等特點實現了系統的靈活組合,系統可大可小,簡約方便,本配置可實現工作面震波(槽波、P波、S波)CT勘探功能,并可配置我公司自主研發的專業配套解析軟件。
● 高效擴道:采集分站自主采集,無需人工干預,系統擴充采集道只需增加采集分站,大大提升了系統的擴張能力。
● 信號保真:儀器采用24位A/D,各道并行采集,所有道時間誤差小于1us。
● 強抗干擾:帶外壓制的先進低通濾波器、數字帶通濾波器及小波智能濾波,完全去除假頻及干擾。
● 安全防爆:系統按工業級標準生產,具有礦用產品MA安全標志,可在瓦斯、煤塵等環境中使用。
● 激發方式:錘擊、炮擊。
● 數據導出:RS485有線方式、WIFI無線方式。
成果展示圖

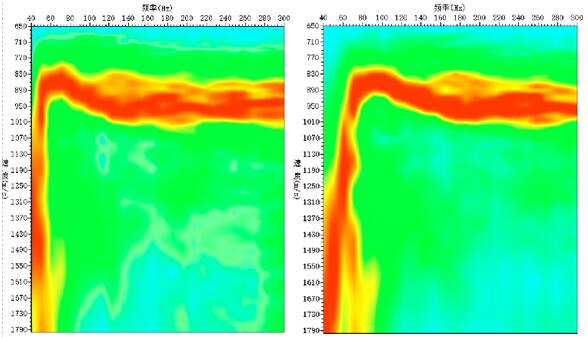

槽波勘探頻散分析示意圖

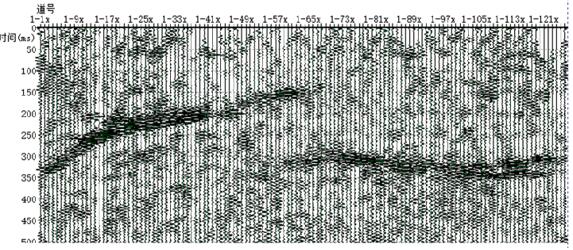

槽波勘探原始單炮地震記錄

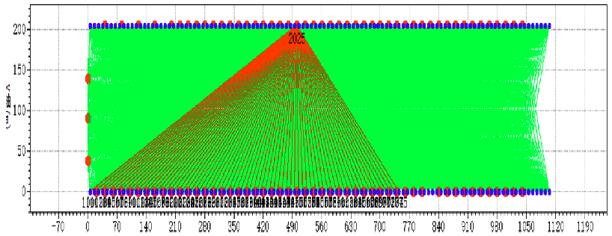

槽波透射勘探觀測系統布置示意圖

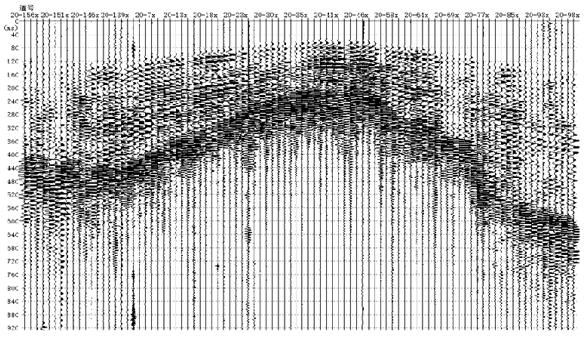

槽波反射勘探水平疊加共偏移剖面圖

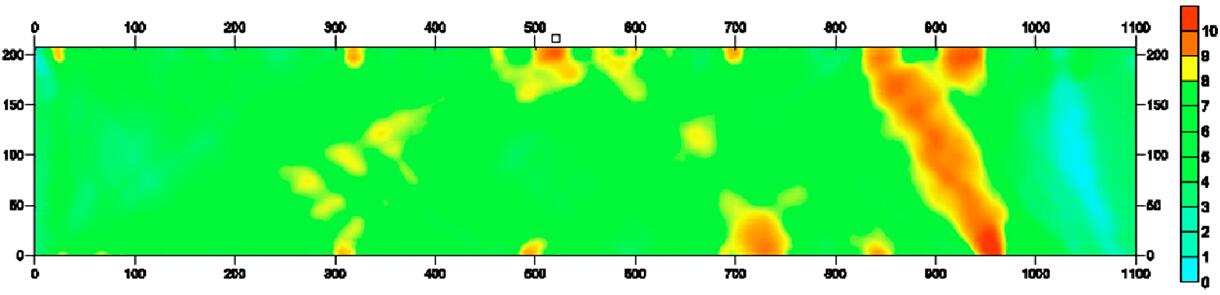

槽波透視勘探槽波能量衰減成像圖

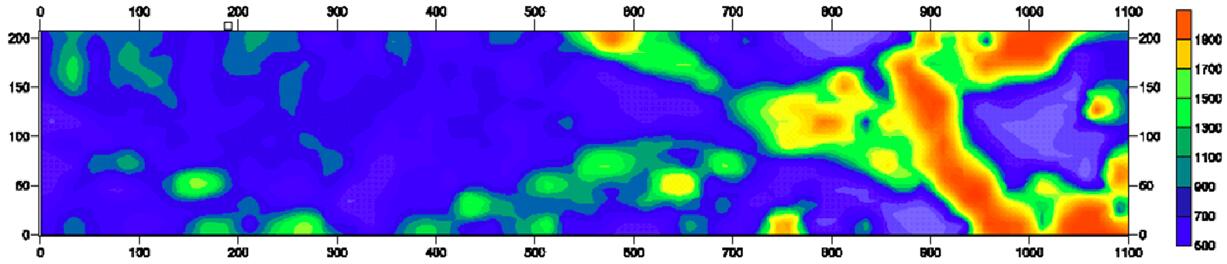

槽波透視勘探槽波速度分布成像圖
